3/11/2025

Une nouvelle série d’essais au feu spéciaux a eu lieu chez Efectis. Début septembre, des éléments de plafond en CLT avec pénétrations verticales de VDL De Meeuw ont été testés. Ces éléments font partie des modules biosourcés de De Meeuw. Toutes les variantes ont atteint une résistance au feu d’au moins 60 minutes.

VDL De Meeuw utilise notamment le CLT dans ses modules biosourcés destinés à la construction résidentielle. Ces modules biosourcés peuvent être équipés d’un plafond en CLT de 90 mm d’épaisseur. Il en résulte un espace de plusieurs centimètres entre le haut du module et le bas du module suivant (espace entre le plafond et le plancher structurel). Cet espace peut être utilisé pour les câbles électriques destinés à l’éclairage.

Pour l’alimentation électrique des luminaires ou éventuellement des boîtes de jonction dans le plafond, des passages vers la cavité sont nécessaires. Des passages d’installation sont également nécessaires pour les tuyaux verticaux, par exemple pour les armoires de compteurs et les tuyaux d’évacuation des eaux usées. Mais qu’est-ce que cela signifie pour la sécurité incendie de l’ensemble de la structure entre le plafond et l’étage suivant ?

Passages résistants au feu

Nous avons réalisé les essais au feu pour voir si les pénétrations pouvaient empêcher la propagation du feu dans la cavité. Si le feu atteint la cavité, il affectera l’étage supérieur. Un incendie dans une cavité est également difficile à éteindre, même si celle-ci est scellée de tous les côtés.

En raison de contraintes de temps, le client souhaitait un test exploratoire de la résistance au feu des pénétrations – et non de l’élément dans son ensemble – et un four plus petit a donc été choisi. Ce four peut être utilisé pour tester des éléments mesurant jusqu’à 2 x 2 meters. La pièce testée mesurait 1,8 x 1,8 meters.

Pour effectuer un test officiel, l’élément de plafond en CLT aurait dû mesurer au moins 4 x 2 meters. De plus, deux bords libres auraient été nécessaires et la structure de support de l’installation aurait dû être soutenue par le cadre d’essai de manière à ce que les tuyaux puissent bouger indépendamment les uns des autres par rapport à l’élément de plafond en CLT. Cela n’est possible que sur le grand four. Les résultats de ce test exploratoire à plus petite échelle permettront au client de procéder à une évaluation.

Les pénétrations sont équipées d’un produit coupe-feu qui mousse en cas d’incendie. Il est important que, si la face inférieure du plafond se délamine, le produit coupe-feu continue à sceller la pénétration. Dans cette situation, le client a choisi de protéger localement l’élément de plafond CLT avec des plaques de plâtre et de monter le collier coupe-feu par-dessus. De plus, la longueur des vis utilisées pour fixer les colliers coupe-feu et les plaques de plâtre est également importante. Le délaminage ne doit pas entraîner la perte de connexion des vis. Le fabricant des produits résistants au feu était donc présent lors de l’installation afin de collaborer avec VDL-De Meeuw et de parvenir à une conception fiable.

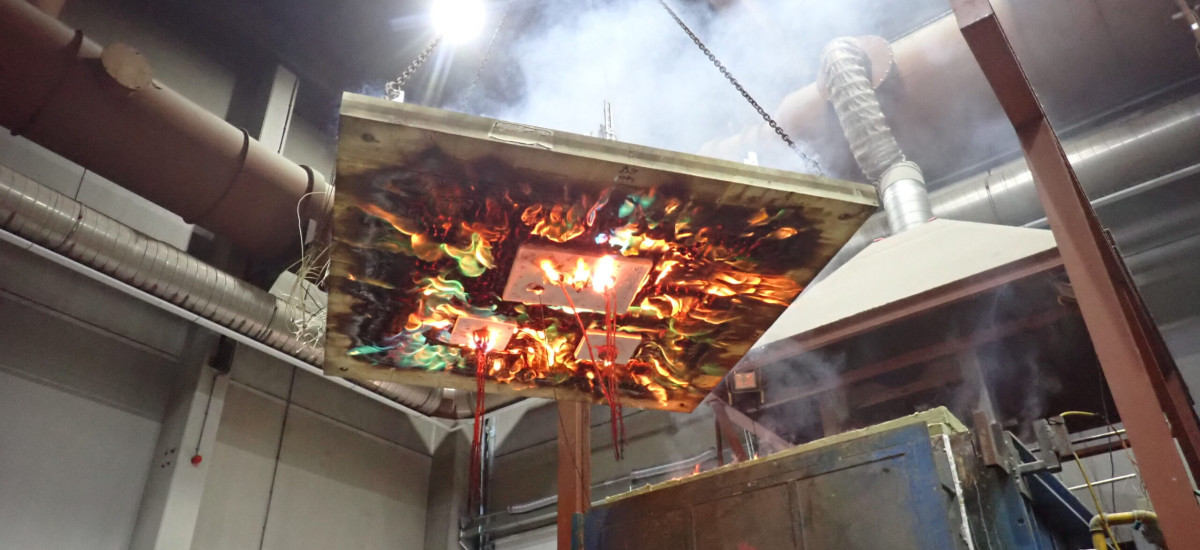

Des flammes arc-en-ciel ont été observées pendant l’essai. Cela s’explique par le dégagement de formaldéhyde provenant du CLT. Ce produit est contenu dans la colle utilisée pour assembler les lamelles.

Résultat du test

Les pénétrations dans l’élément de plafond CLT ont démontré une très bonne résistance au feu. Les tests ont été réalisés conformément à la norme NEN-EN 1366-3 « Détermination de la résistance au feu des installations – Partie 3 : Joints pour pénétrations ». L’Eurocode 5 « Conception et calcul des structures en bois » a également été pris en compte. Un temps de dépassement de 8 minutes a été appliqué. L’échantillon a ensuite été retiré du four. Les éléments de plafond avec pénétrations ont alors été déclarés conformes. Les résultats sont consignés dans un rapport d’essai et une évaluation d’expert distincte est fournie. Cela permet à VDL-De Meeuw de revendiquer une résistance au feu de 60 minutes.

Ce type d’essais exploratoires est également utilisé par les clients lors du développement de produits afin de vérifier si la bonne direction a été choisie. Nous pouvons alors fournir rapidement un aperçu des résultats des essais. En fin de compte, dans la construction en bois, nous devons éviter d’utiliser des composants surdimensionnés pour répondre aux exigences de résistance au feu. Cela peut entraîner une surconsommation de matériaux, ce qui n’est pas durable. De bons essais au feu peuvent aider les clients à optimiser leur utilisation des matériaux.

Pour plus d’informations, veuillez contacter Jerry Huijsman ou Cindy Beckers
