Wederom vond er een bijzondere reeks brandproeven plaats bij Efectis. Begin september zijn CLT Plafondelementen met verticale installatie-doorvoeringen van VDL De Meeuw getest. Deze elementen maken deel uit van de biobased modules van deze fullservice-aanbieder van circulaire huisvestingsoplossingen. Alle varianten haalden een brandwerendheid van minimaal 60 minuten.

Houtbouwsystemen zijn flink in opmars, omdat ze passen in de trend van duurzaam, industrieel en flexibel bouwen. Daarbij neemt ook de toepassing van CLT (Cross Laminated Timber) in bouwconstructies de laatste jaren snel toe. VDL De Meeuw past CLT onder meer toe bij de biobased modules voor de woningbouw. Deze biobased modules kunnen worden voorzien van een 90 mm dik

CLT-plafond. Dit resulteert in een ruimte van enkele centimeters tussen de bovenkant van de module en de onderkant van de volgende module (ruimte tussen het plafond en de constructievloer). Deze ruimte kan worden gebruikt voor elektrische kabels voor verlichtingspunten.

Brandwerende doorvoeringen

Het CLT Plafondelement is een eigen ontwikkeling van VDL De Meeuw.  We wilden met de brandtest kijken of de doorvoeringen branddoorslag naar de ruimte kunnen voorkomen. Als het vuur de ruimte bereikt, kan dit gevolgen hebben voor de verdieping erboven. Een spouwbrand is ook moeilijk te blussen, zelfs al is de ruimte aan alle kanten is afgesloten. Om de snelheid in de ontwikkeling te houden wilde de klant een verkennende test van de brandwerendheid van de doorvoeringen – niet van het gehele element – en daarom werd gekozen voor een kleinere oven.

Dit betreft een oven waar elementen van maximaal 2 x 2 meter kunnen worden getest. Het proefstuk was 1,8 x 1,8 meter. Om een officiële test te doen had het CLT plafond element een minimale afmeting nodig gehad van 4 x 2 meter. Daarnaast zijn twee vrije randen nodig en de installatie ondersteuningsconstructie had op het testframe moeten worden afgesteund, zodanig dat de leidingen ten opzichte van het CLT plafond element onafhankelijk van elkaar kunnen bewegen. Dit kan alleen op de grote oven. Met de resultaten van deze kleinere oriënterende test kan de klant een deskundigenbeoordeling uitvoeren.

Daar zit ook onze kracht: de samenwerking tussen deskundigen op het gebied van brandveiligheid, regelgeving en brandwerendheid.” Daartoe zijn de doorvoeringen voorzien van een firestop-product, dat opschuimt bij brand. Belangrijk is dat bij het delamineren van de onderzijde van het plafond, het firestop-product de doorvoer blijft afsluiten. In deze situatie heeft de klant ervoor gekozen om lokaal het CLT-plafondelement te beschermen met gipsplaten en hierop de brandmanchet te monteren. Daarnaast is bijvoorbeeld de lengte van de schroeven van belang waarmee de brandmanchetten en gipsplaten zijn bevestigd. Delaminatie mag niet leiden tot het losraken van schroeven. De fabrikant van de brandwerende producten was dan ook aanwezig bij de inbouw om samen met VDL-De Meeuw te komen tot een betrouwbaar ontwerp. Tijdens de test waren regenboogkleurige vlammen te zien. Dat komt doordat er uit het CLT formaldehyde vrijkomt. Dat zit in de lijm die wordt gebruikt voor verlijming van de lamellen.

Testresultaat

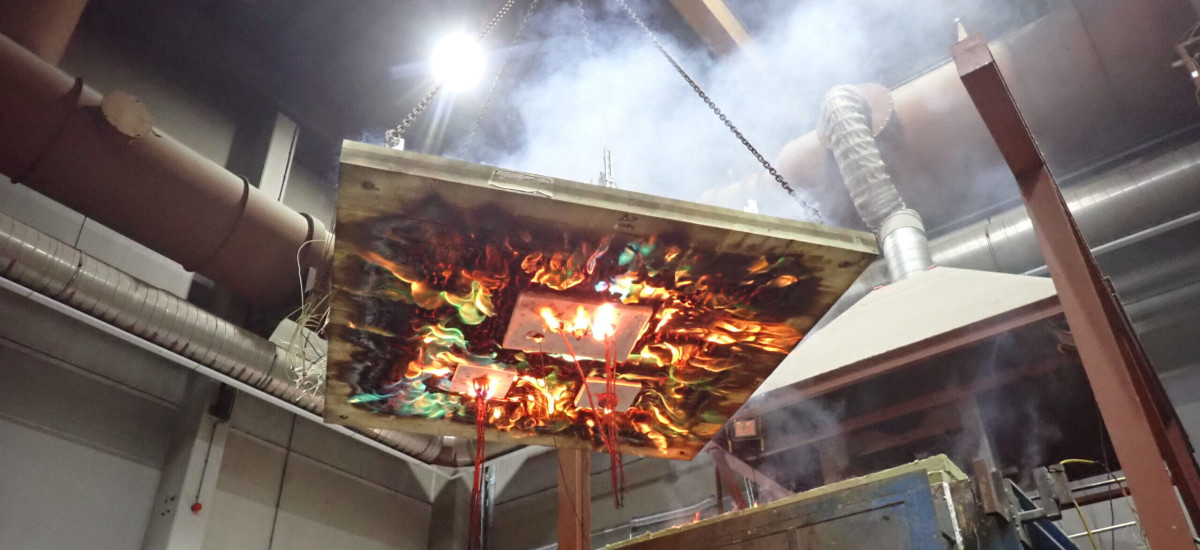

De doorvoeringen in het CLT Plafondelement bleken een zeer goede brandwerendheid te hebben. Er is getest volgens de NEN-EN 1366-3 ‘Bepaling van de brandwerendheid van installaties – Deel 3: Afdichtingen voor doorvoeringen’. Ook is zijdelings gekeken naar Eurocode 5 ‘Ontwerp en berekening van houtconstructies’. We hebben een overruntime van 8 minuten aangehouden.Toen is het proefstuk van de oven getild. Hierna bleken de plafondelementen met doorvoeringen de test goed te hebben doorstaan. De resultaten worden in een testrapport verwerkt en apart komt er een deskundigenbeoordeling waarmee VDL-De Meeuw een brandwerendheid mag claimen van 60 minuten.

Dit soort oriënterende testen worden door klanten ook gebruikt om tijdens de ontwikkeling van producten te kunnen zien of de juiste richting is gekozen. We kunnen dan snel de testresultaten inzichtelijk maken. Daarnaast kan men met vragen terecht bij ons ingenieursbureau brandveiligheid. Daar zitten diverse specialisten die veel kennis hebben van normen, brandveilig ontwerpen, fire safety engineering, brandbeveiligingsinstallaties, brandgedrag van materialen en constructies, risico-analyse en nog veel meer. Uiteindelijk moeten we bij houtbouw voorkomen dat we overdimensionering gebruiken om de brandwerendheidseisen te halen. Dat kan leiden tot materiaalobesitas en dat is niet duurzaam. Goede brandtesten kunnen klanten helpen om het materiaalgebruik te optimaliseren.

Voor meer informatie kunt u contact opnemen met Jerry Huijsman of Cindy Beckers
